Digitalisierung einer KöF 2090:

Seite [1] - 2 - 3 - 4 - 5 - 6

Hier ist einmal meine Dokumentation eines Umbaus einer LGB 2090 KöF mit Digitalisierung und Einbau einer LED-Beleuchtung.

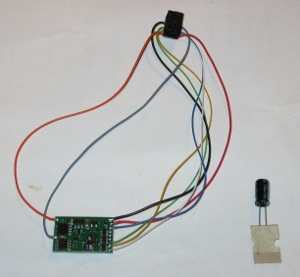

Im Original ist die Lok unbleuchtet - es gibt nur Lampenattrappen. Da es sich um mein Erstlingswerk handelt, wollte ich lieber eine günstige Lok und Materialien verwenden - die Lok gab es für ca. 70 € bei eBay zu ersteigern. Als Decoder wollte ich ebenfalls ein günstiges Modell verwenden. Ich entschied mich nach einigem Überlegen für den TAMS LD-G-34 der alle Anforderungen erfüllte (u.a. 3 Ampere Ausgangsleistung, Rangiergang, Möglichkeit einen Kondensator anzuschließen,…) und ca. 30 € kostet. Beziehen kann man ihn z.B. mit allen anderen benötigten Teilen über Conrad-Elektronik. Weitere Inspiration gab mir Ebi’s Unbau einer LGB 2090, allerdings ging mir sein Bericht für mich als Anfänger nicht genug ins Detail, deshalb war selber machen angesagt.

pic

Als kleine Herausforderung überlegte ich mir noch die Möglichkeit einer speziellen Rangierbeleuchtung, über die ich mal gelesen hatte und die mir gefiel. Dafür gibt es als hinteres rechtes Licht neben der weissen LED noch eine rote. Bei einer Rangierfahrt können nun das rechte vordere (weisse) und das rechte hintere (rote) Licht gemeinsam angeschaltet werden. Ob diese Lok das in Wirklichkeit auch kann oder macht weiss ich nicht, aber das stört mich nicht wirklich.

Als Verbesserung könnte man die rote Beleuchtung noch auf die selbe Taste wie den Rangiergang legen - allerdings müßte ich dafür 3-stellige CV-Register programmieren können, was meine LGB-MZS II-Zentrale leider nicht unterstützt.

Einen Teil der Informationen für den Umbau habe ich auf der Seite von Ebi’s Gartenbahn gefunden. Auch ansonsten eine sehr empfehlenswerte Seite.

Natürlich muß ich darauf hinweisen, daß alle diese Bauarbeiten auf eigene Gefahr gemacht werden, Haftung für entstehende Schäden übernehme ich KEINE. Herstellergarantien gehen damit natürlich auch flöten. Außerdem sollte man immer vorsichtig vorgehen, Schutzmaßnahmen vor Verbrennungen und brennenden Arbeitstischen ergreifen und wenn man sich unsicher ist lieber zweimal nachdenken und ggf. jemanden fragen, der sich damit auskennt.

weiter auf Seite 2
