Digitalisierung einer KöF 2090 - Seite 3:

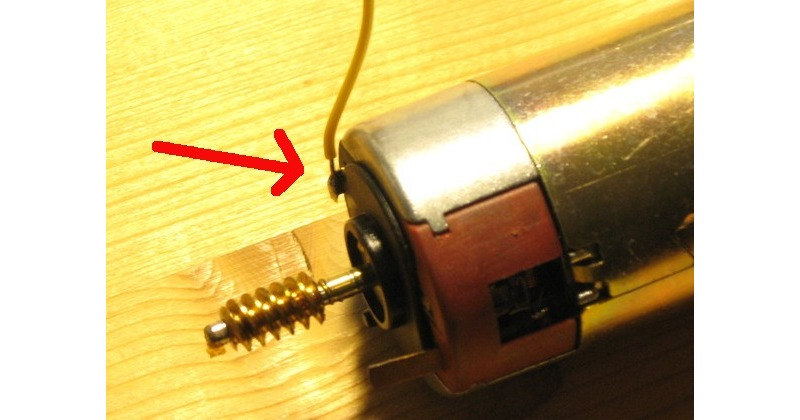

Als nächstes wird - wie angekündigt - ein Draht an die abgetrennte Metall-Lasche am Motor angelötet (Pfeil).

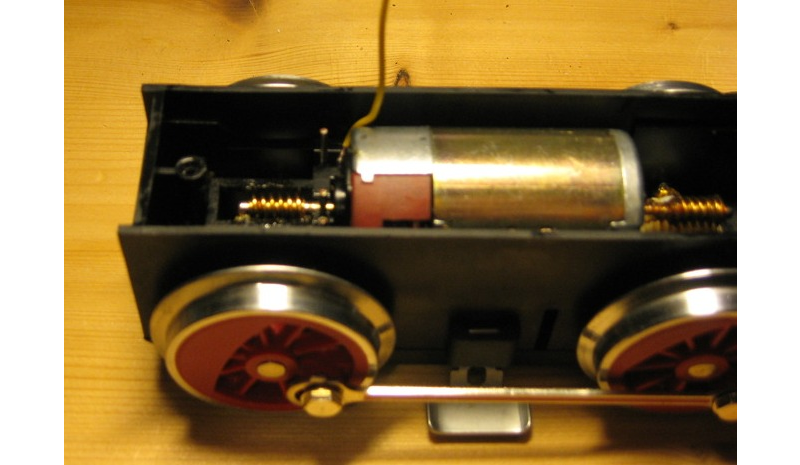

Der Motor wird anschließend wieder ins Gehäuse eingesetzt. Hierbei muß man unbedingt auf einen korrekten Kontakt zwischen der der Getriebeschnecke und den Zahnrädern der Achsen achten. Bei Bedarf kann natürlich die Gelegenheit auch gleich für ein Erneuern des Getriebefettes genutzt werden.

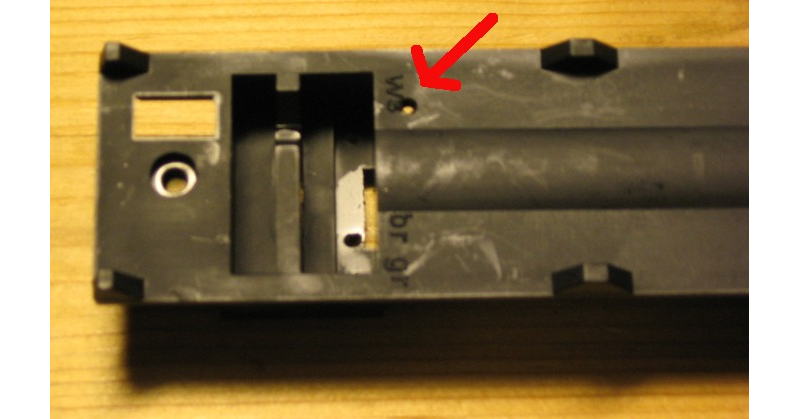

Anschließend wird noch ein kleines Loch in den Gehäusedeckel gebohrt, um das angelötete Kabel durchzuführen. Die übrigen Anschlüsse sind schon im Original herausgeführt. Hier kann man für eventuelle spätere Basteleien Steckhülsen zur Kontaktaufnahme mit den Kabeln des Decoders verwenden (Bild).
Bild von den Steckhülsen fehlt noch, Bildergröße/-ausschnitte verbessern.
weiter auf Seite 4
